Chế tạo cụm Skid & thiết bị
TNI thiết kế và chế tạo thiết bị inox và cụm Skid theo yêu cầu riêng của từng dự án. Skid được lắp hoàn chỉnh khung, đường ống, van và thiết bị đo tại xưởng, giúp rút ngắn thời gian lắp đặt tại công trường.
Cụm Skid
Skid bơm (pump skid)
Bơm, đường hút – đẩy, van, lọc Y, đồng hồ áp, khung đỡ chung.
Skid châm hóa chất
Bồn hóa chất, bơm định lượng, van an toàn, van giữ áp, bình giảm chấn.
Skid lấy mẫu
Đường lấy mẫu, làm mát mẫu, van kim, bảng gắn thiết bị phân tích.

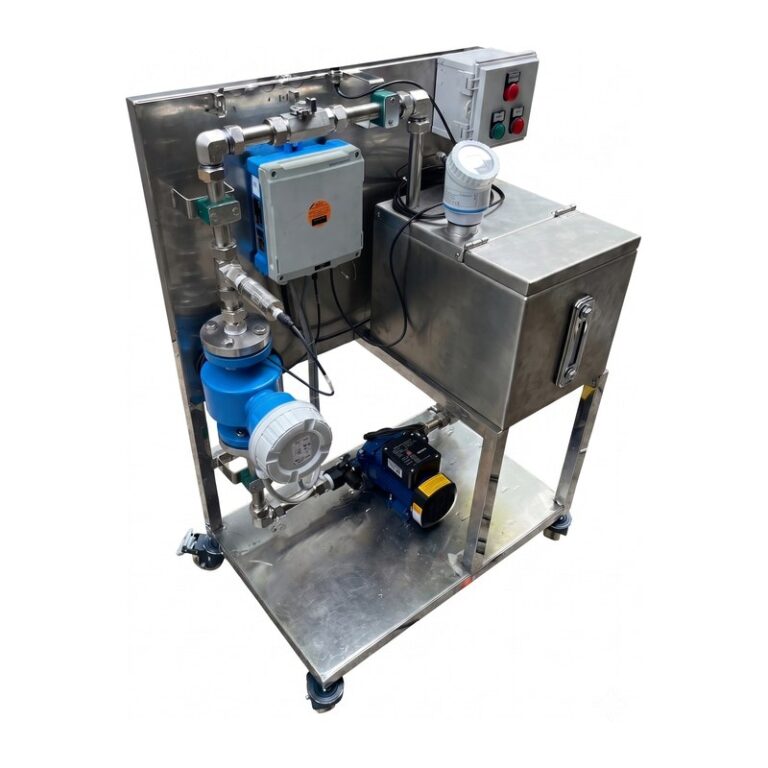

Skid demo thiết bị đo
Khung trưng bày và thử nghiệm thiết bị đo lưu lượng, áp suất, mức.
Thiết bị inox
- Bồn chứa, bồn khuấy, bồn IBC/bồn vuông.

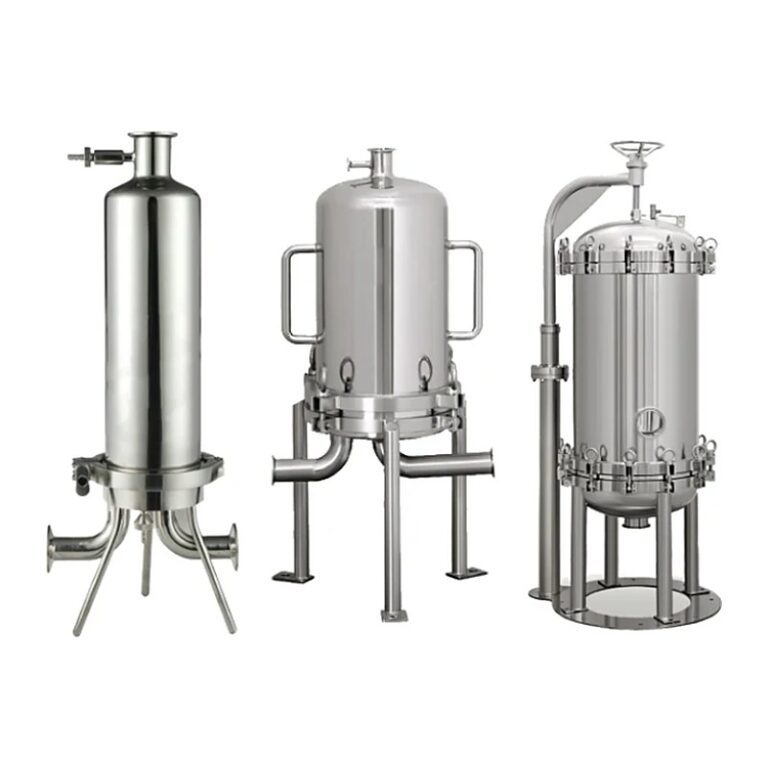

- Static mixer, filter housing (vỏ lọc cartridge), vent filter cho bồn.

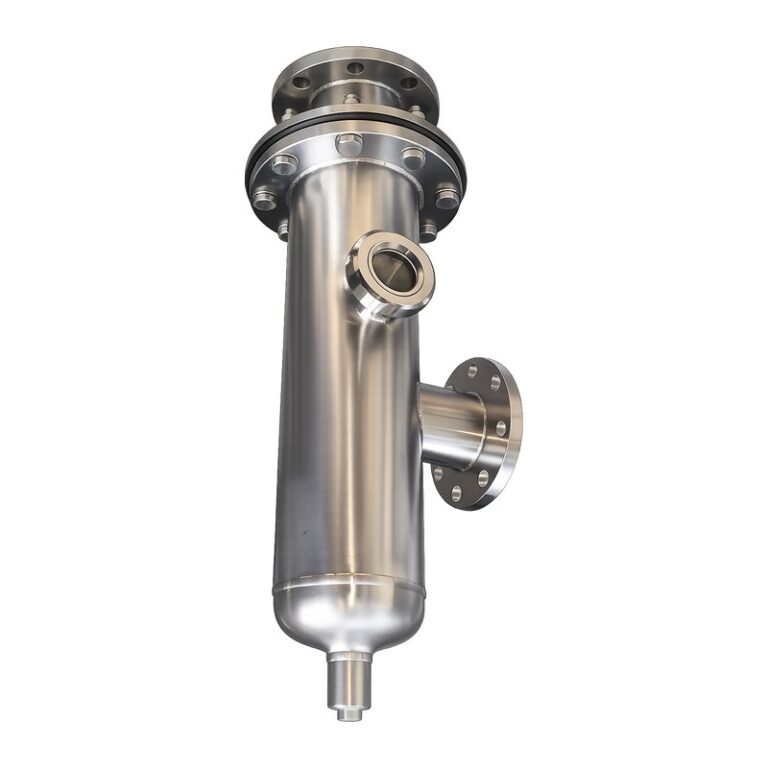

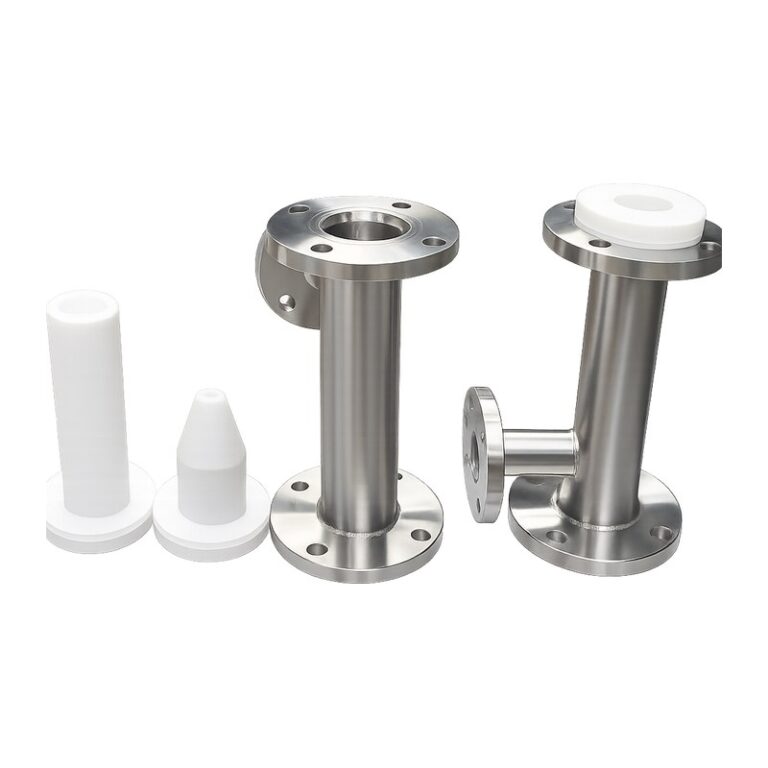

- Resin trap, venturi ejector, sleeve pipe (ống lồng xuyên tường).
- Vật liệu: SUS304/304L, SUS316L, thép carbon; kết nối mặt bích, clamp hoặc ren theo yêu cầu.
Quy trình chế tạo
- Bản vẽ chế tạo (shop drawing), ITP và quy trình hàn được phê duyệt.
- Kiểm tra vật liệu, đối chiếu chứng chỉ (MTR).
- Cắt, tạo hình, hàn theo WPS/PQR; hàn TIG có khí bảo vệ mặt trong cho ống inox.
- Kiểm tra mối hàn (VT, PT, RT theo yêu cầu) và kích thước.
- Thử áp lực, tẩy rửa – thụ động hóa (theo ASTM A380/A967 khi có yêu cầu).
- Lắp thiết bị, đi dây (nếu thuộc phạm vi), thử nghiệm tại xưởng (FAT).
- Đóng gói, bàn giao kèm hồ sơ chất lượng.
Lưu ý giúp tối ưu chi phí
- Chuẩn hóa kích thước khung Skid theo khổ thép hình thông dụng và kích thước container vận chuyển.
- Gom thiết bị đo và van về một phía để thao tác, bảo trì thuận tiện.
- Chọn cấp độ hoàn thiện bề mặt đúng nhu cầu (No.1, 2B, đánh bóng) – bề mặt vi sinh chỉ áp dụng cho phần tiếp xúc sản phẩm.
Xem danh mục sản phẩm: Sản phẩm. Quy trình kiểm soát chất lượng: QA/QC.
Dịch vụ liên quan: Thiết kế 3D/2D hệ thống · Thiết kế bồn & bình áp lực
Cần chế tạo Skid hoặc thiết bị inox?
Gửi P&ID, bản vẽ hoặc datasheet – kỹ sư TNI phản hồi trong 24 giờ.
