Thiết kế 3D/2D hệ thống

TNI thiết kế mô hình 3D tổng thể và xuất bản vẽ 2D cho hệ thống đường ống, cụm Skid và kết cấu thép bằng AutoCAD Plant 3D và Navisworks Manage. Bản vẽ chế tạo, isometric và bảng bóc tách vật tư (MTO) được trích xuất trực tiếp từ mô hình nên luôn đồng bộ với nhau.

Phạm vi thiết kế

Giai đoạn	Sản phẩm bàn giao
Basic Design	Plot plan, GA layout thiết bị, sơ bộ tuyến ống chính
FEED & mô hình 3D	Đi tuyến ống (piping routing), Skid/module, kết cấu thép (platform, cầu thang, lan can), giá đỡ ống, máng cáp
Thiết kế chi tiết	Piping arrangement, Skid assembly, face piping, frame detail, support detail, structure shop drawing
Isometric	Bản vẽ isometric từng line kèm danh mục vật tư, số mối hàn, chiều dài cắt ống
MTO	Ống, van, phụ kiện, mặt bích, bu lông, gioăng – theo line, khu vực hoặc toàn hệ thống

Quy trình thực hiện

Tiếp nhận P&ID, datasheet thiết bị, layout mặt bằng, spec đường ống (piping class) và tiêu chuẩn dự án.
Lập thư viện spec trong Plant 3D theo đúng piping class (ASME B36.10M/B36.19M, ASME B16.5, JIS, DIN…).
Dựng mô hình thiết bị, kết cấu, đi tuyến ống; đảm bảo khoảng thao tác, bảo trì và tháo lắp.
Kiểm tra va chạm (clash detection) và review mô hình với khách hàng trên Navisworks.
Xuất bản vẽ GA, isometric, support, MTO; cập nhật theo comment đến khi phê duyệt.
Bàn giao file gốc (DWG, mô hình) và bản vẽ hoàn công khi có yêu cầu.

Thông tin khách hàng nên cung cấp

P&ID và danh sách line (line list).
Datasheet hoặc bản vẽ outline của thiết bị: kích thước, vị trí và hướng vòi.
Mặt bằng nhà xưởng, cao độ, vị trí kết cấu hiện hữu.
Piping class / vật liệu, tiêu chuẩn mặt bích và phụ kiện.
Yêu cầu riêng: độ dốc thoát nước, cách nhiệt, ống vi sinh, khoảng hở bảo trì.

Lợi ích khi thiết kế trên mô hình 3D

Giảm sửa chữa tại công trường: va chạm giữa ống, kết cấu, máng cáp được phát hiện từ giai đoạn thiết kế.
MTO sát thực tế: số lượng vật tư lấy từ mô hình, phù hợp cho mua hàng và kiểm soát chi phí.
Bản vẽ đồng bộ: sửa trên mô hình, các bản vẽ GA, isometric, MTO tự cập nhật.
Dễ phê duyệt: chủ đầu tư xem mô hình trực quan, góp ý nhanh hơn bản vẽ 2D.

Kinh nghiệm từ xưởng chế tạo

Đội ngũ TNI thiết kế với góc nhìn của người chế tạo: chia spool hợp lý theo kích thước vận chuyển và mạ/tẩy rửa, bố trí mối hàn lắp đặt (field weld) ở vị trí dễ thi công, và chọn chiều dài ống theo cây tiêu chuẩn 6 m để giảm hao hụt.

Hình ảnh thiết kế tiêu biểu

Một số mô hình 3D và bản vẽ 2D do đội ngũ TNI thực hiện. Thông tin khách hàng và thông số thiết kế đã được lược bỏ theo cam kết bảo mật. Bấm vào ảnh để xem lớn.

Mô hình 3D

Hệ xử lý nước thải – GA layout 3D – TNI — Hệ xử lý nước thải – GA layout 3D

Hệ xử lý nước thải – mô hình 3D tổng thể – TNI — Hệ xử lý nước thải – mô hình 3D tổng thể

Phòng thiết bị xử lý nước – GA layout 3D – TNI — Phòng thiết bị xử lý nước – GA layout 3D

Skid hệ UF – mô hình 3D – TNI — Skid hệ UF – mô hình 3D

Skid UF module đứng – mô hình 3D – TNI — Skid UF module đứng – mô hình 3D

Skid bơm – mô hình 3D – TNI — Skid bơm – mô hình 3D

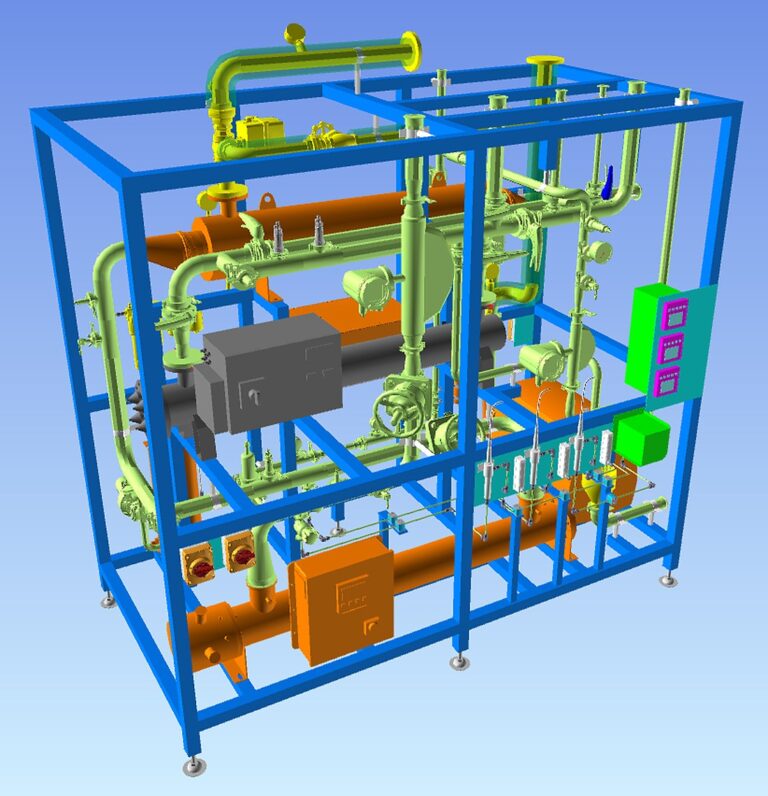

Skid trên khung thép – mô hình 3D – TNI — Skid trên khung thép – mô hình 3D

Skid van và đường ống – mô hình 3D – TNI — Skid van và đường ống – mô hình 3D

Module đường ống công nghệ – mô hình 3D – TNI — Module đường ống công nghệ – mô hình 3D

Bản vẽ 2D

Bản vẽ lắp Skid (Skid assembly) – TNI — Bản vẽ lắp Skid (Skid assembly)

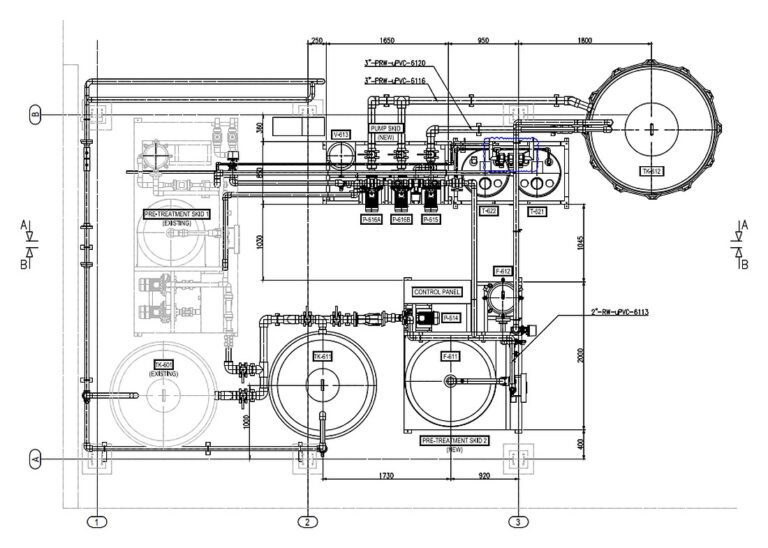

Mặt bằng bố trí thiết bị và đường ống – TNI — Mặt bằng bố trí thiết bị và đường ống

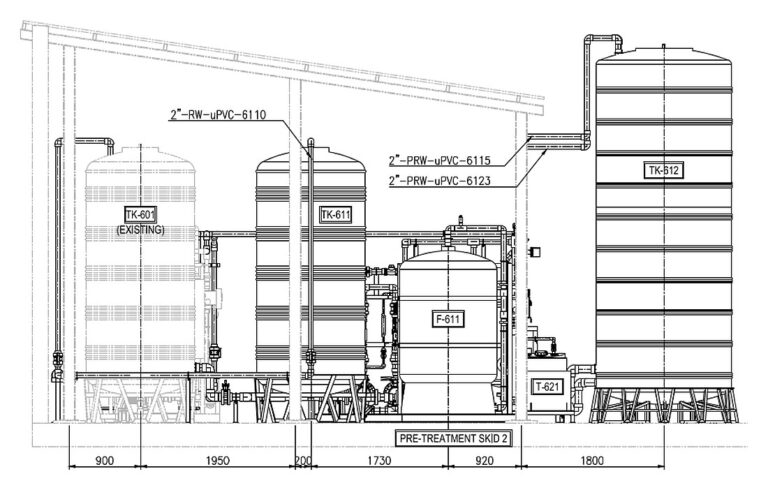

Mặt đứng bố trí bồn và đường ống – TNI — Mặt đứng bố trí bồn và đường ống

Isometric đường ống – TNI — Isometric đường ống

Ống gia nhiệt hơi trong bồn – isometric – TNI — Ống gia nhiệt hơi trong bồn – isometric

Bồn đáy côn – hình chiếu đứng – TNI — Bồn đáy côn – hình chiếu đứng

Bồn FRP có khung đỡ – bản vẽ tổng thể – TNI — Bồn FRP có khung đỡ – bản vẽ tổng thể

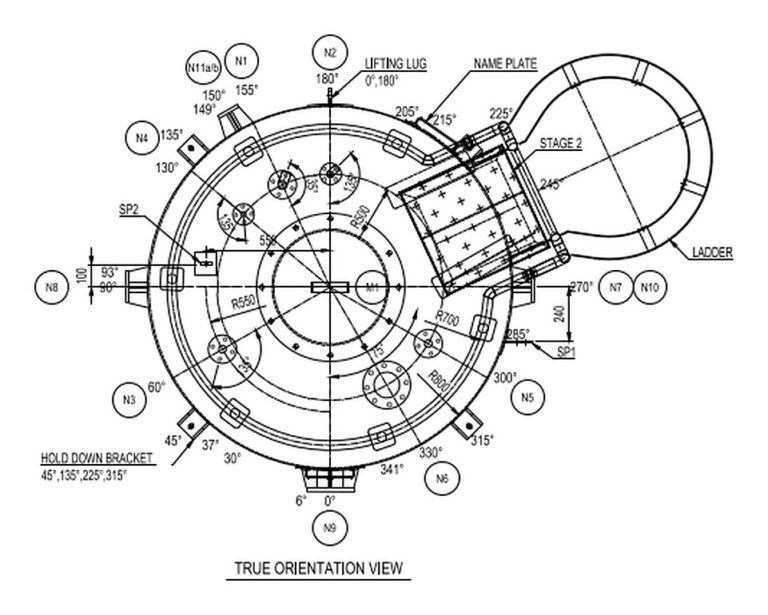

Bồn FRP – hướng vòi (nozzle orientation) – TNI — Bồn FRP – hướng vòi (nozzle orientation)

Dự án tham khảo

Mô hình 3D đường ống, isometric và phân tích ứng suất cho công trình tại Úc và New Zealand.
GA layout và đường ống cho nhiều hệ thống xử lý nước cấp, nước thải.
Thiết kế Skid UF, Skid khí nén, Skid châm hóa chất cho khách hàng Nhật Bản và FDI.

Dịch vụ liên quan: Phân tích ứng suất đường ống · Thiết kế bồn & bình áp lực · Chế tạo Skid & thiết bị
