Phân loại đường ống công nghiệp: vật liệu, tiêu chuẩn, ứng dụng
Chọn đúng loại ống ngay từ giai đoạn thiết kế quyết định tuổi thọ, chi phí và độ an toàn của cả hệ thống. Bài viết tóm tắt cách phân loại đường ống công nghiệp theo vật liệu, phương pháp chế tạo, kiểu kết nối và các tiêu chuẩn thường gặp (ASME, ASTM, JIS, DIN), kèm một số lưu ý thực tế từ xưởng chế tạo của TNI.
1. Ống (pipe) và hệ thống đường ống (piping)

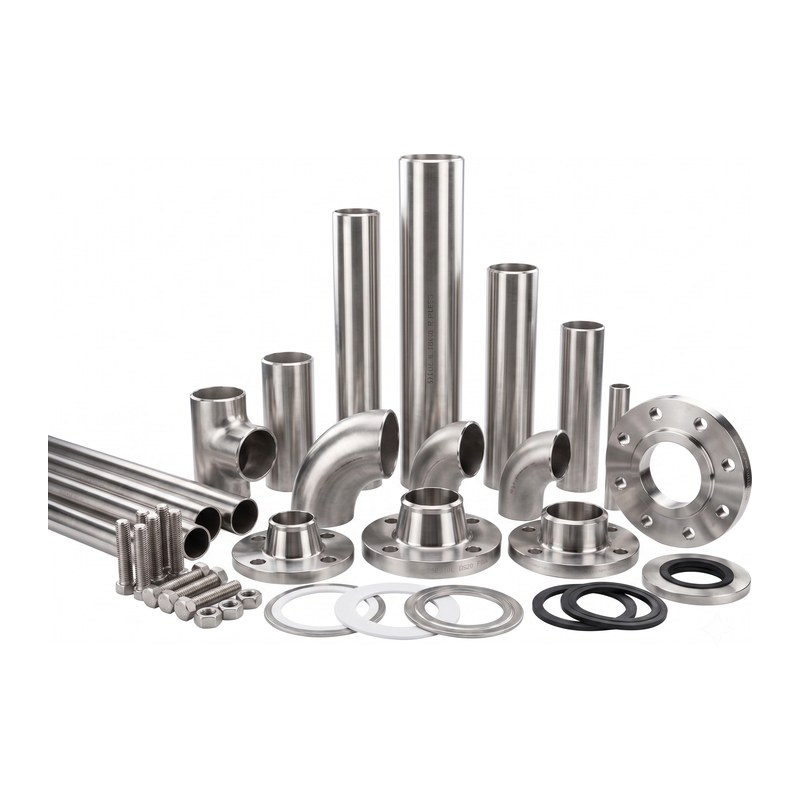

Ống (pipe) là chi tiết hình trụ kín áp, dùng để dẫn lưu chất: nước, hóa chất, hơi, khí nén… Hệ thống đường ống (piping) gồm ống và toàn bộ phụ kiện đi kèm: co, tê, côn, mặt bích, van, gioăng, bu lông, giá đỡ, khớp giãn nở.
Khi đọc hồ sơ kỹ thuật, cần phân biệt hai khái niệm:
- Piping code – quy định yêu cầu về thiết kế, vật liệu, chế tạo, kiểm tra và thử nghiệm cho cả hệ thống. Ví dụ: ASME B31.3 (Process Piping) cho đường ống công nghệ trong nhà máy.
- Piping standard – quy định kích thước, cấp áp và yêu cầu của từng chi tiết như ống, mặt bích, phụ kiện. Ví dụ: ASME B36.10M, ASME B16.5, JIS B2220.
2. Phân loại theo vật liệu
Vật liệu đường ống chia thành ba nhóm lớn: kim loại (thép carbon, thép hợp kim thấp, inox, hợp kim màu), phi kim (nhựa nhiệt dẻo, nhựa nhiệt rắn, gốm, thủy tinh) và composite (FRP/GRP). Trong các nhà máy xử lý nước, hóa chất, thực phẩm và dược phẩm, các loại sau được dùng nhiều nhất:
| Nhóm ống | Vật liệu điển hình | Tiêu chuẩn ống thường gặp | Ứng dụng tiêu biểu |
|---|---|---|---|
| Thép carbon | Ống đen, ống mạ kẽm (SGP, SGPW), STPG, STPT | ASTM A53, ASTM A106, API 5L; JIS G 3452, G 3454, G 3456; kích thước ASME B36.10M | Nước cấp, nước chữa cháy, khí nén, hơi, dầu |
| Inox công nghiệp | SUS304/304L, SUS316/316L, duplex | ASTM A312, JIS G 3459; kích thước ASME B36.19M | Hóa chất, nước khử khoáng, RO/UF, môi trường ăn mòn |
| Inox vi sinh | SUS304, SUS316L (đánh bóng trong) | ASTM A270, ASME BPE, JIS G 3447, DIN 11850 | Thực phẩm, đồ uống, sữa, dược phẩm, CIP/SIP |
| Nhựa nhiệt dẻo | PVC-U, C-PVC, PP, PVDF, HDPE, PPR | JIS K 6741 (PVC), ISO 4427 (PE), ISO 15874 (PP-R) | Hóa chất ăn mòn, nước thải, nước cấp, nước siêu tinh khiết |
| Composite | FRP / GRP | ASTM D2996, ISO 14692 (theo dự án) | Đường kính lớn, hóa chất, nước biển |
Một số lưu ý khi chọn vật liệu
- Inox “L” (304L, 316L) có hàm lượng carbon thấp, hạn chế nhạy hóa vùng ảnh hưởng nhiệt khi hàn. Nên ưu tiên cho kết cấu hàn và môi trường ăn mòn.
- 316L có thêm molypden, chịu ăn mòn rỗ (pitting) do chloride tốt hơn 304L. Đây là lựa chọn phổ biến cho nước có muối, hóa chất chứa chloride và thiết bị dược phẩm.
- Ống nhựa có áp suất cho phép giảm nhanh khi nhiệt độ tăng (derating). Luôn tra đường cong áp suất – nhiệt độ của nhà sản xuất. PVC-U phù hợp nước lạnh và hóa chất ở nhiệt độ thấp; C-PVC, PP, PVDF dùng cho nhiệt độ cao hơn.
- Ống nhựa đặt ngoài trời cần chống tia UV (ống màu, sơn hoặc che chắn), đồng thời bố trí giá đỡ dày hơn ống thép vì nhựa võng nhiều.
3. Phân loại theo phương pháp chế tạo
| Loại ống | Đặc điểm | Khi nào dùng |
|---|---|---|
| Ống đúc (seamless) | Không có mối hàn dọc, chịu áp và nhiệt tốt, giá cao hơn | Áp suất, nhiệt độ cao; hơi; dầu khí; ống cỡ nhỏ chịu áp |
| Ống hàn điện trở (ERW) | Hàn dọc bằng điện trở cao tần, sản xuất nhanh, giá cạnh tranh | Nước, khí nén, kết cấu; áp suất trung bình |
| Ống hàn nóng chảy (EFW) | Hàn hồ quang (thường có kim loại bù), chế tạo được đường kính lớn và thành dày | Ống inox và ống thép đường kính lớn |
Theo ASME B31.3, ống hàn có thể phải nhân thêm hệ số chất lượng mối hàn (weld joint quality factor) khi tính chiều dày. Vì vậy cùng một điều kiện làm việc, ống hàn đôi khi cần thành dày hơn ống đúc.
4. Phân loại theo kiểu đầu ống và phương pháp kết nối
Đầu ống có ba dạng chính: vát mép (beveled end, để hàn giáp mối), đầu trơn (plain end, để hàn lồng hoặc dán keo) và đầu ren (screwed end). Từ đó hình thành các kiểu kết nối sau:
| Kiểu kết nối | Tiêu chuẩn thường gặp | Ưu điểm | Hạn chế |
|---|---|---|---|
| Hàn giáp mối (butt weld) | ASME B16.9, B16.25 | Kín tuyệt đối, kinh tế cho ống cỡ lớn | Cần vát mép, chân mối hàn ảnh hưởng dòng chảy |
| Hàn lồng (socket weld) | ASME B16.11 | Dễ căn chỉnh, không có xỉ hàn trong lòng ống; cho ống nhỏ | Có khe hở dễ ăn mòn kẽ; không hợp môi trường rung |
| Ren (threaded) | NPT – ASME B1.20.1; BSP – ISO 7, ISO 228 | Lắp nhanh tại hiện trường, không cần hàn | Khó đảm bảo kín, giảm chiều dày thành; không hợp rung, nhiệt độ cao |
| Mặt bích (flange) | ASME B16.5, JIS B2220, EN 1092-1 | Tháo lắp dễ, nối với van và thiết bị | Chi phí cao, chịu mô-men uốn kém |
| Clamp vi sinh (tri-clamp) | ISO 2852, DIN 32676, ASME BPE | Tháo lắp nhanh, dễ vệ sinh, dùng cho thực phẩm và dược | Áp suất và kích thước hạn chế |
| Khớp nối rãnh (grooved) | Theo nhà sản xuất | Lắp nhanh, cho phép giãn nở nhỏ | Chi phí phụ kiện cao |
| Loại ống | Hàn giáp mối | Hàn lồng | Ren | Mặt bích | Clamp vi sinh | Khớp rãnh |
|---|---|---|---|---|---|---|
| Thép carbon / mạ kẽm | ✓ | ✓ | ✓ | ✓ | ✓ | |
| Inox công nghiệp | ✓ | ✓ | ✓ | ✓ | ✓ | |
| Inox vi sinh | ✓ | ✓ | ✓ | |||
| PVC / C-PVC | ✓ (dán keo) | ✓ | ✓ | ✓ | ||
| HDPE / PP | ✓ (hàn nhiệt) | ✓ (hàn lồng nhiệt) | ✓ | ✓ | ✓ |
5. Tiêu chuẩn đường ống thường gặp
| Tiêu chuẩn | Nội dung |
|---|---|
| ASME B31.3 | Đường ống công nghệ (process piping): thiết kế, vật liệu, chế tạo, kiểm tra |
| ASME B36.10M / B36.19M | Kích thước và độ dày (Schedule) ống thép carbon / ống inox |
| ASME B16.5 | Mặt bích và phụ kiện mặt bích bằng thép, NPS ½ đến NPS 24 |
| ASME B16.9 / B16.11 | Phụ kiện hàn giáp mối / phụ kiện rèn hàn lồng và ren |
| JIS G 3452 / G 3454 / G 3459 | Ống thép carbon thông dụng (SGP) / ống thép chịu áp (STPG) / ống inox |
| JIS G 3447, ASME BPE, DIN 11850 | Ống và phụ kiện inox vi sinh |
| JIS B2220 | Mặt bích thép theo cấp áp K (5K, 10K, 20K…) |
6. Lưu ý thực tế: đừng trộn lẫn hệ JIS và ASME
Các dự án của khách hàng Nhật Bản thường dùng ống theo JIS (ký hiệu cỡ ống “A”: 15A, 50A…), trong khi nhiều thiết bị nhập khẩu lại có đầu nối theo ASME (NPS). Cùng một cỡ danh nghĩa nhưng đường kính ngoài của hai hệ có thể khác nhau, nên ống và phụ kiện hàn không lắp lẫn được:
| Cỡ danh nghĩa | OD theo JIS G 3452 (SGP) | OD theo ASME B36.10M |
|---|---|---|
| 15A / NPS ½ | 21,7 mm | 21,3 mm |
| 25A / NPS 1 | 34,0 mm | 33,4 mm |
| 50A / NPS 2 | 60,5 mm | 60,3 mm |
| 65A / NPS 2½ | 76,3 mm | 73,0 mm |
| 80A / NPS 3 | 89,1 mm | 88,9 mm |
| 150A / NPS 6 | 165,2 mm | 168,3 mm |
| 200A / NPS 8 | 216,3 mm | 219,1 mm |
Tương tự, mặt bích JIS 10K và ASME Class 150 khác nhau về đường kính vòng bu lông và số lỗ, nên không bắt trực tiếp với nhau được. Tại TNI, piping class của từng dự án được chốt ngay từ bước lập thư viện spec trong AutoCAD Plant 3D. Nhờ đó bản vẽ isometric và bảng MTO xuất ra luôn đúng một hệ tiêu chuẩn, tránh đặt nhầm vật tư.
Tra nhanh kích thước ống theo ASME: dùng công cụ quy đổi NPS ↔ DN ↔ OD của TNI.
Kết luận
Phân loại đường ống theo vật liệu, phương pháp chế tạo, kiểu kết nối và tiêu chuẩn giúp kỹ sư thiết kế và bộ phận mua hàng nói chung một “ngôn ngữ”. Đây là cơ sở để lập piping class, bóc tách vật tư chính xác và kiểm soát chất lượng khi chế tạo, lắp đặt.
